Technische Daten

Technische DatenX

Volumenstrom	5 - 60 m³/h
Max. Wärmebereitstellungsgrad	96 %
Wärmebereitstellungsgrad nach EN 13141-8	0 - 40: 88 % 0 - 60: 83 %
Max. Normschallpegeldifferenz Dn,e,w	67 dB
Schallleistungspegel LW	ab 18 dB(A)
Leistungsaufnahme	0,4 - 3,3 W
Mindesteinbaulänge	280 mm (geringer auf Anfrage)
Abmessungen	Ø 154 x 243 mm
Kompatibilität	Alle 160er Systeme inkl. LUNOtherm und Außenhauben als Außenabschluss
Energieeffizienzklasse	A+

(1-9, a-g) Für weiterführende Informationen zu den Angaben der technischen Daten hier klicken .

LUNOS e²60: Norm-Schallpegeldifferenz bis zu 67 dB

Serie LUNOS e²60

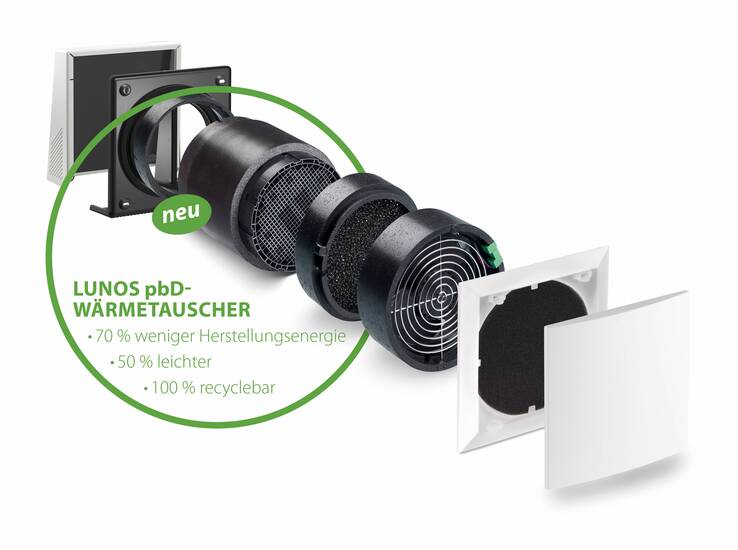

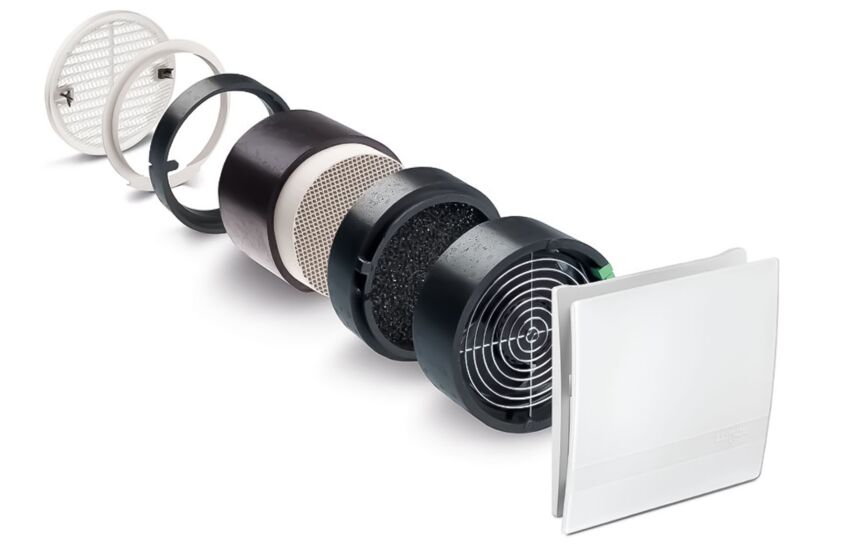

Der LUNOS e²60 aus der LUNOS e² Serie zählt zu den kleinsten dezentralen Lüftern mit Energierückgewinnung in der Wohnraumlüftung.

Besondere Merkmale

Der LUNOS e²60 ist für erhöhten Luftdruck optimiert und sorgt somit auch in Bereichen mit sehr hohem Gegendruck – wie etwa in Küstenregionen oder in großen Höhenlagen – für einen konstanten Luftvolumenstrom.

Das optionale intelligente Steuerungssystem stellt sicher, dass auftretende Druckunterschiede bei Bedarf bis zu 20 Pa ausgeglichen werden und der Luftstrom bis zu 40 m³/h unbeeinträchtigt bleibt. Damit erfüllt das Gerät die neuen Anforderungen an die Winddruckstabilität gemäß EN 13141-8 und ist das erste Gerät seiner Art, das die Klasse S1 erreicht.

Mit einer Norm-Schalldämmung von bis zu 67 dB erzielt der LUNOS e²60 Bestwerte im Bereich der Schalldämmung. Sämtliche Schalldämmwerte sind im LUNOS e²60 Schalldämmkatalog ersichtlich.

Mit nur 0,09 W/m³/h und einer Energierückgewinnung von bis zu 96 % überzeugt der LUNOS e²60 zudem durch herausragende Energieeffizienz.

Montage

Der LUNOS e²60 kann in jeder LUNOS e² Umgebung eingesetzt werden, da identische Innenblenden, Außenhauben, Innenblenden sowie Steuerungen verwendet werden können. Eine schnelle Nachrüstung ist jederzeit möglich.

Zusatzfunktionen

Die Produkte der LUNOS e²60 Serie bieten ebenfalls die Möglichkeit der Sommerlüftung – inklusive Rückgewinnung und Erhalt der gekühlten Innenluft. Damit eignen sich LUNOS Systeme auch optimal für den Einsatz in Regionen mit ganzjährig hohen Außentemperaturen.

Zulassung

Der LUNOS e²60 erhielt am 24. September 2021 die technische Zulassung sowie die Einbaugenehmigung des Deutschen Instituts für Bautechnik (DIBt).

Artikelnummer: 41 157

Informationen zu den Angaben der technischen Daten

Technische Daten anzeigen

1) Silvento ec V sind Ventilatoreinsätze, die noch ein Unter- oder Aufputzgehäuse benötigen.

2) Silvento ec KL sind komplette Einrohrventilatoren, die in Vorwandkonstruktionen geklemmt werden. Silvento ec KL Einrohrventilatoren passen in die Unterputzgehäuse der Baureihe LUNOS Skalar.

3) die angegebenen Werte werden bei 20°C, 1013hPa und 1,2kg/m3 Umgebungsluftdichte erreicht und sind (wenn nicht anders angegeben) zwischen freiblasendem Zustand und 60 Pa Stördruck erreichbar nach DIN18017-3.

4) Beachten Sie bitte bei der Auslegung der Volumentröme die von LUNOS bereitgestellten Druck-Volumenstromkennlinien und die Angaben der abZ (Zulassung des DIBt)

5) Schallleistungspegel: Der Schallleistungspegel gibt an, wie „laut“ ein Gerät ist. Der Wert ist von der Entfernung unabhängig.

6) Volumenstrom des ALD-SV bei einer geraden Anordnung der Schalldämmelemente.

7) Max. erreichbarer WBG nach EN13141-8 bei Referenzvolumenstrom.

8) Bei 70 % des maximalen Volumenstroms, nach ErP-Richtlinie, EU-Verordnung 1254/2014.

9) Nach LÜA (Prüfvorgabe) des DIBt und EN13141-8 max. erreichbarer Abluftvolumenstrom freiblasend bei 20°C und 1013hPa Umgebungsbedingungen sowie 1,2kg/m3 Umgebungsluftdichte.

a) Nach LÜA (Prüfvorgabe) des DIBt, siehe auch Verwendbarkeitsnachweis (abZ), bei Verwendung des Wandeinbaugehäuses 9/MRD als Isolierung, ohne 9/MRD 2% Abzug.

b) Nach LÜA (Prüfvorgabe) des DIBt, max. erreichbarer Wert.

c) Nach EN 13141-8 bei Referenzvolumenstrom, siehe auch Verwendbarkeitsnachweis (abZ) des DIBt.

d) Nach LÜA (Prüfvorgabe) des DIBt und EN13141-7 max. erreichbarer Abluftvolumenstrom freiblasend bei 20°C und 1013hPa Umgebungsbedingungen sowie 1,2kg/m3 Umgebungsluftdichte.

e) Nach EN 13141-7 bei Referenzvolumenstrom, siehe auch Verwendbarkeitsnachweis (abZ) des DIBt.

f) Ermittelt vom Passivhausinstitut (PHI), siehe PHI-Zertifikat.

g) Schalldruckpegel in 1m Entfernung, Einpunktmessung. Alle Angaben sind mathematisch gerundet.

Alle Angaben sind mathematisch gerundet.
