Technische Daten

Technische DatenX

Volumenstrom	5 - 60 m³/h
Max. Wärmebereitstellungsgrad	90 %
Wärmebereitstellungsgrad nach EN 13141-8	0 - 40: 83 % 0 - 60: 80 %
Max. Normschallpegeldifferenz Dn,e,w	67 dB
Schallleistungspegel LW	ab 18 dB(A)
Leistungsaufnahme	0,4 - 3,3 W
Mindesteinbaulänge	200 mm
Abmessungen	Ø 154 x 160 mm
Kompatibilität	Alle 160er Systeme inkl. LUNOtherm und Außenhauben als Außenabschluss
Energieeffizienzklasse	A

(1-9, a-g) Für weiterführende Informationen zu den Angaben der technischen Daten hier klicken .

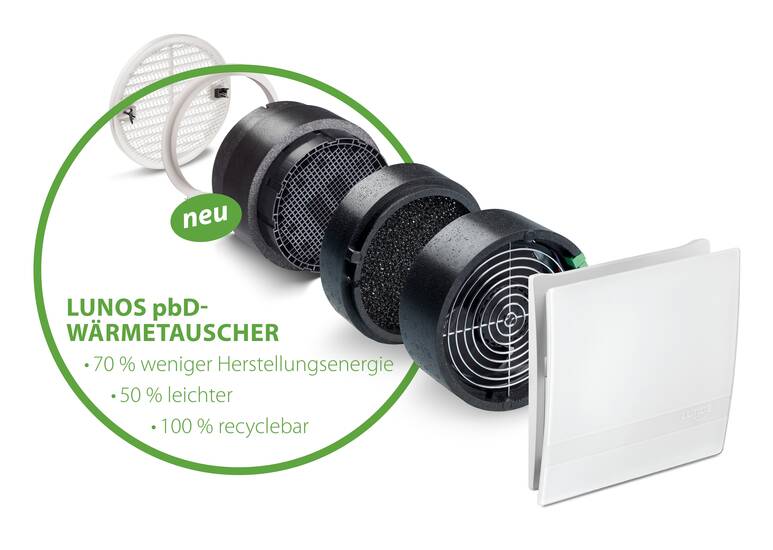

LUNOS e²60short: Mit Energierückgewinnung

Serie LUNOS e²60short

Der LUNOS e²60short zählt zu den kleinsten dezentralen Lüftern mit Energierückgewinnung in der Wohnraumlüftung.

Besondere Merkmale

In puncto Schalldämmung ist der LUNOS e²60short mit dem LUNOS e²60 vergleichbar und erreicht ebenfalls eine Norm-Schallpegeldifferenz von bis zu 67 dB. Damit erfüllt er die hohen Anforderungen von LUNOS an effektiven Schallschutz.

Montage

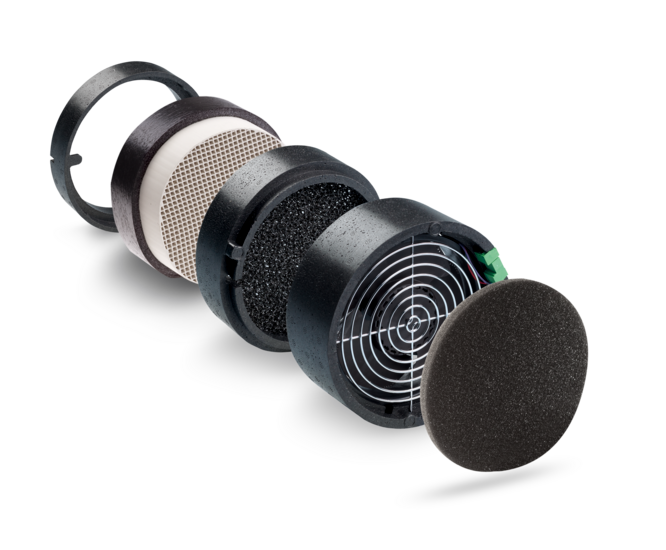

Dank des verkürzten Rekuperationselements kann der LUNOS e²60short bereits in Wände mit einer minimalen Einbaulänge von 200 mm installiert werden und erreicht dabei eine maximale Wärmerückgewinnung von bis zu 90 %.

Wie der LUNOS e²60 kann auch dieses Modell in jeder LUNOS e² Umgebung eingesetzt werden, da dieselben Innenblenden, Außenhauben, Innenabdeckungen und Steuerungen verwendet werden können. Eine schnelle Nachrüstung ist jederzeit problemlos möglich.

Zusatzfunktionen

Die Produkte der LUNOS e² Serie bieten auch die Möglichkeit der Sommerlüftung.

Zulassung

Der LUNOS e²60short erhielt am 18. April 2023 die Zulassung des Deutschen Instituts für Bautechnik (DIBt).

Artikelnummer: 40 150

Informationen zu den Angaben der technischen Daten

Technische Daten anzeigen

1) Silvento ec V sind Ventilatoreinsätze, die noch ein Unter- oder Aufputzgehäuse benötigen.

2) Silvento ec KL sind komplette Einrohrventilatoren, die in Vorwandkonstruktionen geklemmt werden. Silvento ec KL Einrohrventilatoren passen in die Unterputzgehäuse der Baureihe LUNOS Skalar.

3) die angegebenen Werte werden bei 20°C, 1013hPa und 1,2kg/m3 Umgebungsluftdichte erreicht und sind (wenn nicht anders angegeben) zwischen freiblasendem Zustand und 60 Pa Stördruck erreichbar nach DIN18017-3.

4) Beachten Sie bitte bei der Auslegung der Volumentröme die von LUNOS bereitgestellten Druck-Volumenstromkennlinien und die Angaben der abZ (Zulassung des DIBt)

5) Schallleistungspegel: Der Schallleistungspegel gibt an, wie „laut“ ein Gerät ist. Der Wert ist von der Entfernung unabhängig.

6) Volumenstrom des ALD-SV bei einer geraden Anordnung der Schalldämmelemente.

7) Max. erreichbarer WBG nach EN13141-8 bei Referenzvolumenstrom.

8) Bei 70 % des maximalen Volumenstroms, nach ErP-Richtlinie, EU-Verordnung 1254/2014.

9) Nach LÜA (Prüfvorgabe) des DIBt und EN13141-8 max. erreichbarer Abluftvolumenstrom freiblasend bei 20°C und 1013hPa Umgebungsbedingungen sowie 1,2kg/m3 Umgebungsluftdichte.

a) Nach LÜA (Prüfvorgabe) des DIBt, siehe auch Verwendbarkeitsnachweis (abZ), bei Verwendung des Wandeinbaugehäuses 9/MRD als Isolierung, ohne 9/MRD 2% Abzug.

b) Nach LÜA (Prüfvorgabe) des DIBt, max. erreichbarer Wert.

c) Nach EN 13141-8 bei Referenzvolumenstrom, siehe auch Verwendbarkeitsnachweis (abZ) des DIBt.

d) Nach LÜA (Prüfvorgabe) des DIBt und EN13141-7 max. erreichbarer Abluftvolumenstrom freiblasend bei 20°C und 1013hPa Umgebungsbedingungen sowie 1,2kg/m3 Umgebungsluftdichte.

e) Nach EN 13141-7 bei Referenzvolumenstrom, siehe auch Verwendbarkeitsnachweis (abZ) des DIBt.

f) Ermittelt vom Passivhausinstitut (PHI), siehe PHI-Zertifikat.

g) Schalldruckpegel in 1m Entfernung, Einpunktmessung. Alle Angaben sind mathematisch gerundet.

Alle Angaben sind mathematisch gerundet.
